時代が多様化すればするほど「BD（ボンデッド）ワッシャー付ファスナー」の良さがわかります。
BD（ボンデッド）シート（金属とゴムを加硫接着した複合材料）の開発により、プレス加工（ワッシャー抜き）したBD（ボンデッド）ワッシャー（BDW）を、独自のアッセンブリ技術で雄ネジや雌ネジとセットする事により、シール性、耐振性、ゆるみ止め機能他多くの機能を持ち、締結に関する多くの問題を解決しました。
自動車業界にいち早く採用された実績をベースに 多岐の分野に貢献しています。
特長
- 金属とゴムを加硫接着しているため、強力な接着力がある。（ゴム付き座金＝ゴム部分は後から貼り付けたものではありません）
- 締結時に座面とネジ部をゴムで密封するため、シール効果は抜群である。
- ゴムの吸振性により、ゆるみ止め効果が高い。
- 締結対象物にゴムが接する事により、吸音効果、絶縁効果あり。又座面に傷をつけない。

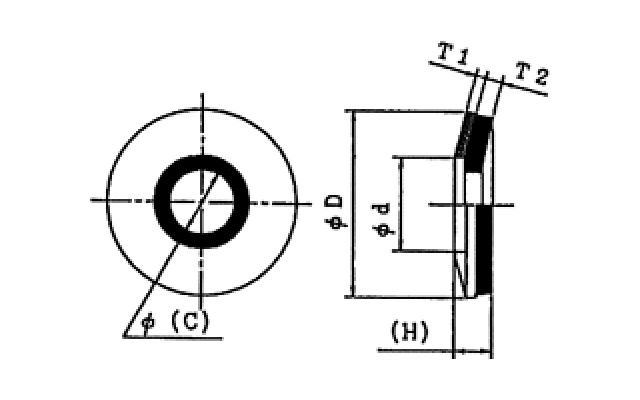

寸法表
| （単位：mm） | ||||||||||
| サイズ名称 | 適用 ねじ呼び |
内径 | 外径 | ゴム穴径 | 板厚 (金属部) |
ゴム厚 | 全高 | |||
| BDW SSBDW |
F | D | （C） 参考 |
T1 | T2 | （H） 参考 |
||||
| ◆ | M1.0×3.5 特寸 |
M1 | 1.1 | ±0.05 | 3.5 | ±0.1 | ～0.8 | 0.5±0.1 | 0.7 +0.4 -0.1 |
1.5 |
| ◆ | M1.2×4.5 特寸 |
M1.2 | 1.5 | 4.5 | ～1.0 | 1.5 | ||||
| ◆ | M1.4×4.5 特寸 |
M1.4 | ||||||||
| ◆ | M2.6×5.5 特寸 |
M2.6 | 3.0 | ±0.1 | 5.5 | ±0.15 | 1.5～2.3 | 0.5±0.1 | 0.7 +0.4 -0.1 |
1.5 |
| M3×9.5 | M3 | 4 | ±0.2 | 9.5 | ±0.2 | 1.8～2.7 | 1.0±0.1 | 1.7±0.3 | 3.5 | |
| M4×9.5 | M4 | 5 | ±0.2 | 9.5 | 2.7～3.6 | |||||
| M5×12.5 | M5 | 6 | ±0.25 | 12.5 | 3.6～4.5 | 3.7 | ||||
| M6×14 | M6 | 7 | ±0.25 | 14 | 4.5～5.6 | 3.9 | ||||
| M6×16 | 16 | 4.1 | ||||||||
| M6×18 | 18 | |||||||||
| ◆ | M6×19 | 19 | ||||||||
| ◆ | M8×18 | M8 | 9 | ±0.3 | 18 | 6.0～7.5 | ||||
| M8×19 | 19 | |||||||||
| M10×22 | M10 | 11 | ±0.35 | 22 | 7.7～9.4 | ±0.25 | 4.3 | |||
| M12×25 | M12 | 12.7 | 25 | ±0.3 | 9.2～11.3 | |||||
| M16×32 | M16 | 17 | 32 | 0 -0.6 |
14.5～15.4 | |||||
| ◆ | M20×32 | M20 | 21 | 0 -0.5 |
32 | 0 -0.6 |
14.5〜15.4 | 1.0±0.1 | 1.7±0.3 | 4.3 |
| ※他のゴム材質、金属厚についてはご相談下さい。 ◆…特寸マーク |
||||||||||
ステンレスDBワッシャ適正締付けトルク(参考値)
| （単位：mm） | |||||||||
| 標準サイズ SSBD(t1.0) |
ボトル穴径 d1(mm) |
ボトル頭径 d2(mm) |
適正締付けトルク(kgf-cm) | ||||||
| タイプA | タイプB | ||||||||
| M3×9.5 | 3.3 | 5.5 | 10〜15 | 15〜20 | |||||
| M4×9.5 | 4.5 | 7 | 12〜15 | 15〜20 | |||||
| M5×12.5 | 5.5 | 8.5 | 25〜29 | 30〜36 | |||||
| M6×14 | 6.6 | 10 | 40〜45 | 42〜48 | |||||
| M6×16 | 6.6 | 10 | 36〜42 | 38〜44 | |||||
| M8×19 | 9.0 | 13 | 48〜58 | 50〜60 | |||||
| M10×22 | 11.0 | 16 | 60〜72 | 65〜75 | |||||
| M12×25 | 13.5 | 18 | 80〜95 | 80〜100 | |||||
| M16×32 | 17.5 | 24 | 140〜180 | 150〜200 | |||||
| ※実際の締結物の穴径、板厚、ボトル頭径によって変化しますのでご注意ください。 | |||||||||
[ご参考] BDW＋ボトルのシール耐圧
| （単位：mm） | ||||
| ねじ呼び | ワッシャ外径 | 適正締付けトルク N-m (kgf-cm) |
漏れ圧力 kgf/cm2 (Mpa) |
漏れ箇所 |
| M3 | 9.5 | 0.98(10) | 47(4.79) | ボトル首下 |
| M4 | 9.5 | 1.47(15) | 47(4.79) | ↑ |
| M5 | 12.5 | 2.45(25) | 51(5.20) | ↑ |
| M6 | 16 | 3.43(35) | 51(5.20) | ↑ |
| M8 | 19 | 4.90(50) | 56(5.71) | ↑ |
| M10 | 22 | 5.88(60) | 50(5.10) | ↑ |
| M12 | 25 | 7.84(80) | 48(4.90) | ↑ |
適市場
- 輸送機器：オイル機器、トランクルーム、バンパー他
- 電機機器：エアコン、ソーラー、ミニモーター、照明器具、光ファイバー、交換機他
- 建築住宅：ユニットバス、ソーラーシステム、窓サッシ、屋根、壁、内装部品他
- その他：省力機器、厨房機器、介護用品関連他
様々な用途のソリューションにもお応えします
- 常時温度が高い箇所での使用なのですが……
-
現在標準品としてCR（クロロプレンゴム）、EPDM（EPT）ですが、シリコン、フッ素等のご提案が可能です。
- 屋外使用で劣化が気になります。
-
オゾン劣化に強いEPDMゴムをお勧めします。
- 金属部の板厚を変更したいのですが……
-
現在、O・P・Gでは標準としてステンレス・鉄共に金属厚t＝1.0のタイプをご用意しておりますが、
お客様のニーズにあわせてステンレスt＝1.5、鉄t＝1.6の生産が可能です。 - 下穴が特殊な形状をしている箇所へ使用できますか?
-
O・P・G製品は円形だけではなく、四角、楕円など特殊な形状での成型も可能です。
