特長
袋とナットを独自の溶接技術により溶着している為、袋がずれない、落ちない、はずれない。
表面処理技術も優れているので仕上がりが綺麗。
外見の美しい形状ですので 外装関係にも適します。特注サイズも生産可能です。

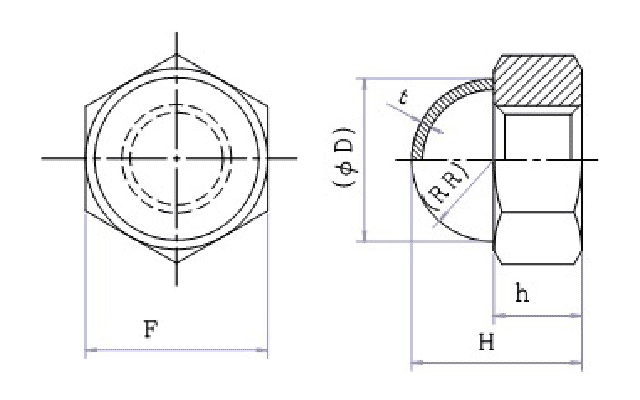

寸法表
| （単位：mm） | |||||||
| ねじ呼び | F | D | h | H | t | ||
| M4 | 7.0 | 0 -0.2 |
5.6 | 3.2 | 6.2 | ±0.25 | 0.4 |
| M5 | 8.0 | 0 -0.2 |
6.6 | 4.0 | 7.5 | 0.5 | |
| M6 | 10.0 | 0 -0.2 |
8.5 | 5.0 | 9.5 | 0.6 | |
| M8 | 13.0 | 0 -0.25 |
11.5 | 6.5 | 12.5 | ±0.30 | 0.8 |
| M10 | 17.0 | 0 -0.25 |
14.5 | 8.0 | 15.5 | 1.0 | |
上記寸法以外でも各種ユーザー様ニーズに合わせ、生産可能です。
・袋部が高いタイプ
・袋ナットに座金を組み込んだタイプ
・特殊な形状のもの・・・
特殊な袋ナットのお問い合わせもお受け致します。
